Bulloni dwg

Cosa sono i bulloni dwg

I bulloni dwg non sono altro che modelli 3d di bulloni. L'abbreviazione "dwg", oltre ad essere un formato usato per la progettazione con Autocad, sta per "drawing", ovvero "disegno". Questo tipo di file è il principale di Autocad e quello nel quale vengono salvati i progetti realizzati, sia che essi siano in 2D che in 3D. Come molto spesso accade, quando vanno realizzati dei progetti particolarmente grandi e complessi, per evitare di dover perder tempo con parti di poco rilievo si ricorre all'uso di modelli pre-esistenti che ci permettono di risparmiare tempo. Qualora però avessimo bisogno di bulloni con particolari caratteristiche dovremo per forza realizzarli noi, ma niente paura, l'operazione non richiede molto tempo ed è facile da eseguire anche per chi non è pratico del programma.

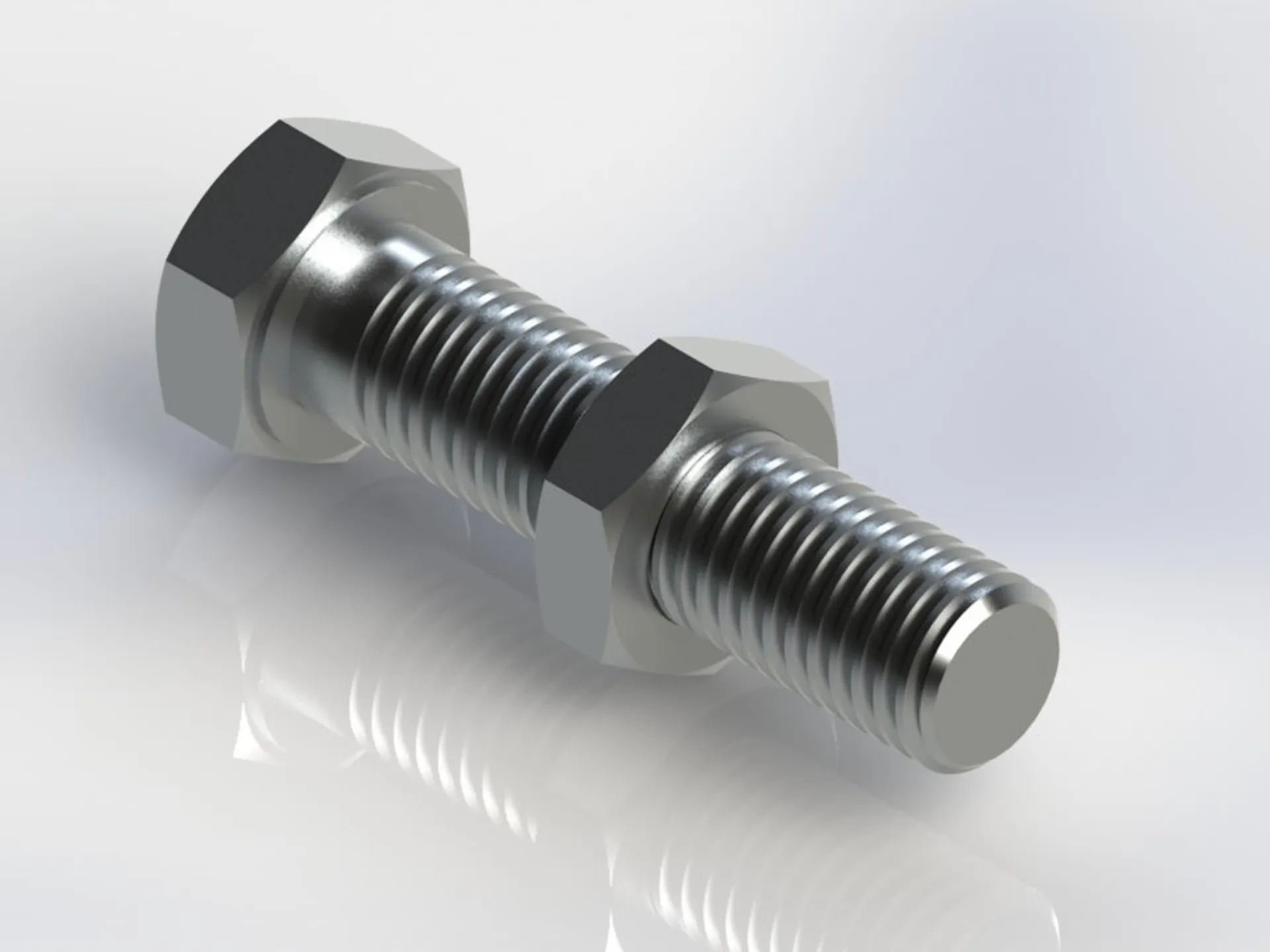

Modello 3d di un bullone dwg

M6 304 Viti a Testa Esagonale con Esagono Incassato in Acciaio Inox Viti a Esagono Incassato Parti Meccaniche con Testa a Bullone e Dadi

Prezzo: in offerta su Amazon a: 15,69€


Come realizzare bulloni dwg

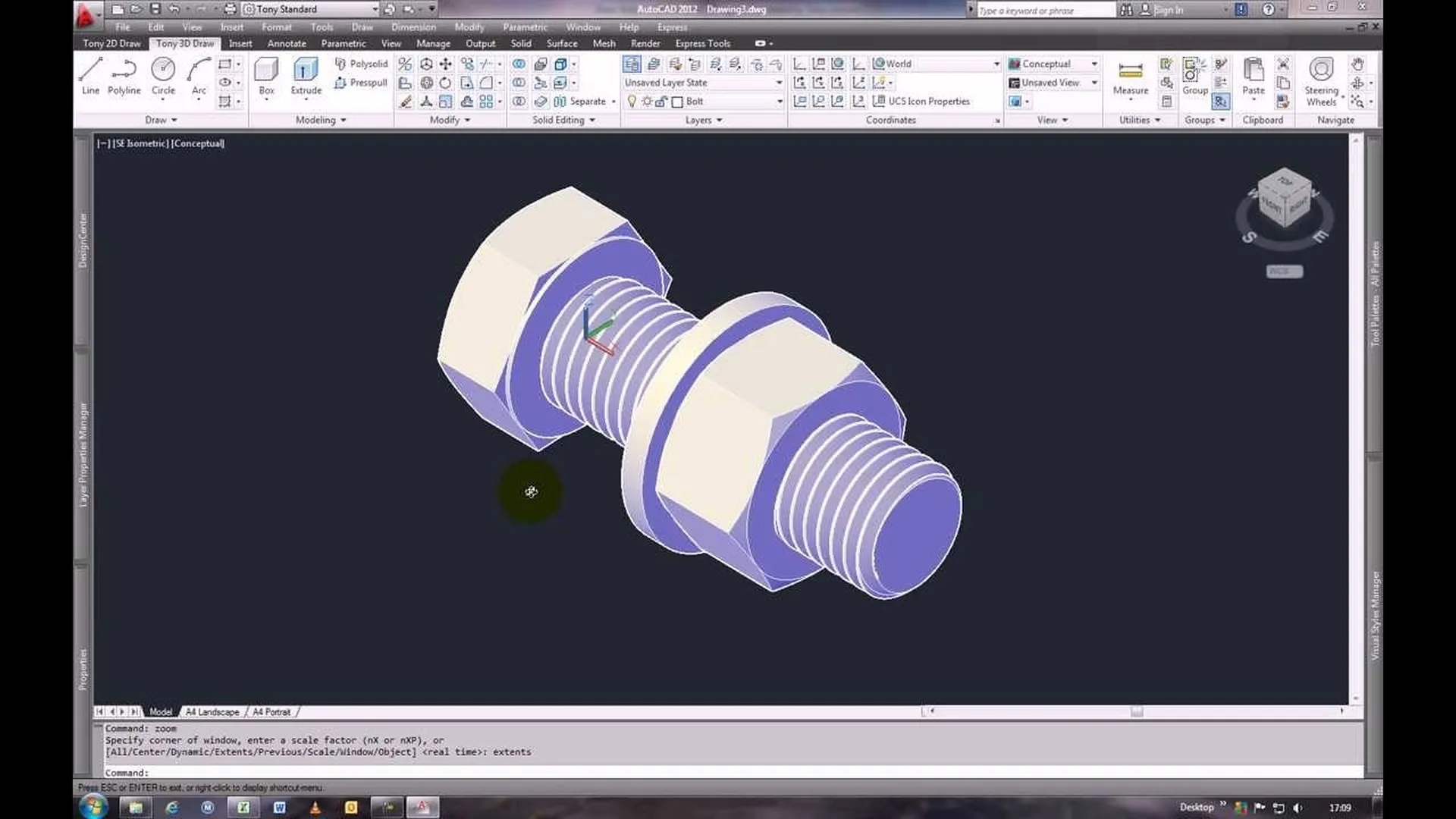

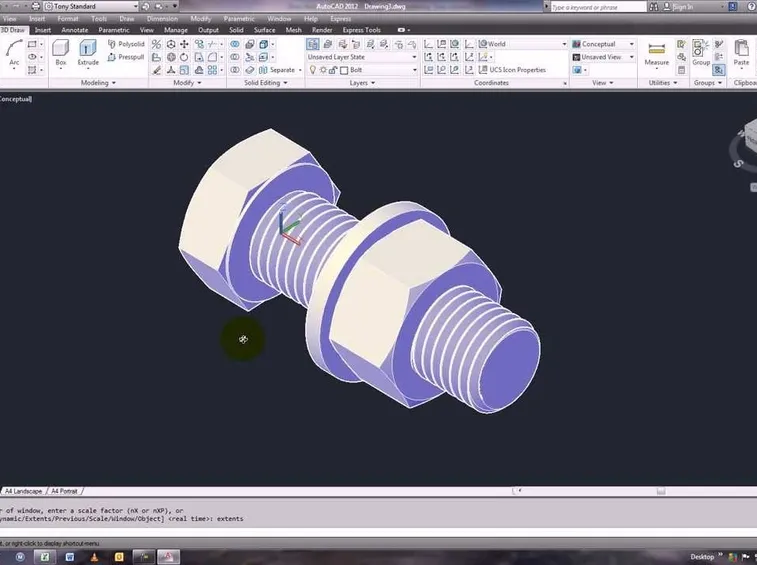

Realizzazione di un <em>bullone dwg</em> su Autocad Come ben sapremo, il bullone è un elemento di giunzione composto da due parti (una vite e un dado) e viene usato in molti campi. Per realizzare un bullone dwg dobbiamo per prima cosa aprire il nostro programma di progettazione, Autocad. Una volta creato un nuovo progetto, selezionando come modello "acadiso3d" iniziamo a disegnare una vite. Il procedimento è molto intuitivo, ci basta disegnare un semplice cerchio ed estruderlo per la lunghezza che vogliamo esso abbia. A questo punto dobbiamo realizzare la testa che solitamente ha una forma esagonale, usiamo pertanto il comando "poligono" e nella barra dei comandi inseriamo il numero dei lati (sei) e impostiamo come centro lo stesso del cerchio disegnato in precedenza. A questo punto non ci resta che inserire le dimensioni dell'esagono ed estrudere anche quest'ultimo per il valore che vogliamo esso abbia. Per completare la vite usiamo il comando "unione" e selezioniamo le due parti per creare un pezzo unico.

  • Vite, dado e rondella In generale, i bulloni sono organi di unione costituiti da vite, dalla forma spesso esagonale e con gambo filettato per tutta la lunghezza o in parte; bullone, anch'esso dalla forma prevalentemente es...
  • Viti a testa esagonale Le viti a testa esagonale prendono il nome dalla forma esagonale della loro parte superiore. Esse possono avere filettature parziali o totali del gambo. Le filettature più utilizzate in Europa sono qu...
  • Tipico bullone testa tonda I bulloni a testa tonda sono delle particolari tipologie di giunzioni utilizzate nel momento in cui si ha la necessità di fissare dei materiali in legno e metallo in modo efficiente e duraturo nel cor...
  • Vite imperdibile La caratteristica principale delle viti imperdibili è quella di adattarsi allo spessore e alla durezza del materiale in cui vengono fissate. Sono infatti progettate con uno speciale design. Le viti im...

SECCARO Vite a testa svasata M6 x 16 mm, acciaio inox V2A VA A2, DIN 7991 / ISO 10642, esagono incassato, 20 pezzi

Prezzo: in offerta su Amazon a: 9,25€


Bulloni dwg: Dove recuperare i modelli

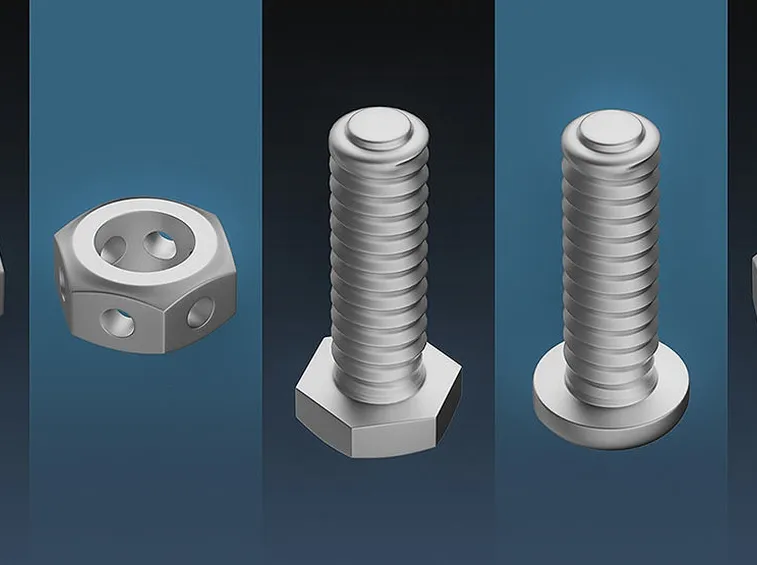

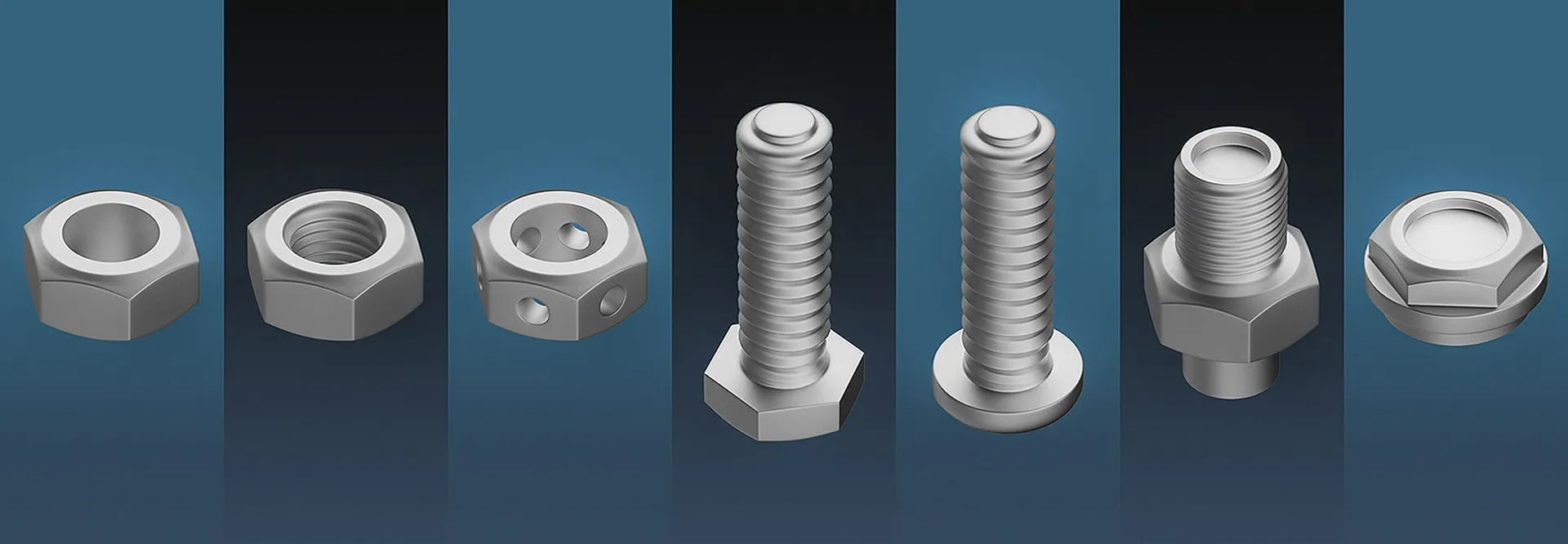

Tipologie bulloni Adesso abbiamo la vite, ma come detto il bullone è formato anche da un dado. Per crearlo dovremo procedere in modo simile. Le uniche differenze sono nel fatto che il cerchio dovrà essere estruso per lo stesso valore dell'esagono e, dal momento che nel dado è presente un buco, usare il comando "sottrai" selezionando prima l'esagono e dopo il cerchio (estrusi in precedenza). A questo punto non ci resta che sistemare il dado nella posizione giusta usando i comandi adeguati in base a dove dovrà assere collocato. Qualora non avessimo voglia di perdere tempo per creare uno su misura per le nostre necessità possiamo cercare un modello già disponibile che si avvicina il più possibile a quelle che sono le nostre esigenze. Il modo migliore è senza dubbio visitare i diversi portali presenti sul web che mettono a disposizione tutti i modelli dwg di qualsiasi oggetto, dai mobili per la casa alle automobili, basta cercare quello che ci serve.


  • bulloni dwg Ogni tipo di costruzione parte da un progetto, che deve essere effettuato seguendo le norme vigenti e stando attenti a p
